STYRD BORRNING
Schaktfri ledningsdragning med styrd borrning
UMA Undermarksarbeten utför styrd borrning i Uppsala, Stockholm, Västerås och övriga Mälardalen. Metoden möjliggör exakt installation av rör och ledningar under mark utan omfattande ingrepp på ytan.
Vår utrustning och maskiner för styrd borrning
Utrustningen för styrd borrning är utvecklad för att leverera hög precision och låg markpåverkan vid installation av ledningar i krävande miljöer. Tekniken möjliggör placering av ledningar på exakt djup och med korrekt lutning även i områden där traditionell schaktning inte är ett alternativ. Maskinerna arbetar stabilt i varierande marktyper och håller borrningen i rätt linje hela vägen till mottagarpunkten.
Den höga stabiliteten skapar trygga arbetsförhållanden och tydlig kontroll över installationen. Metoden passar vid längre sträckor och projekt med begränsat utrymme och används ofta i tätorter och vid infrastruktur där störningar behöver hållas på en låg nivå.

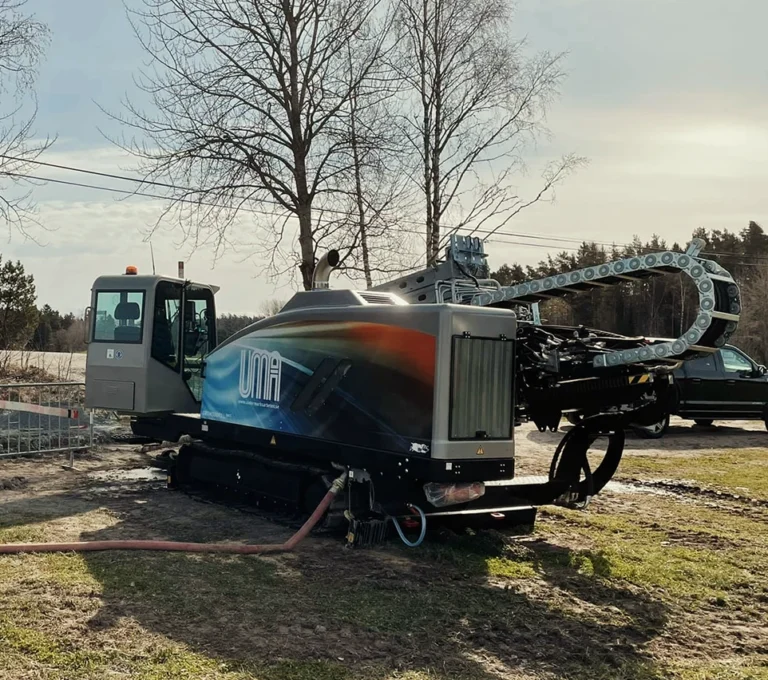

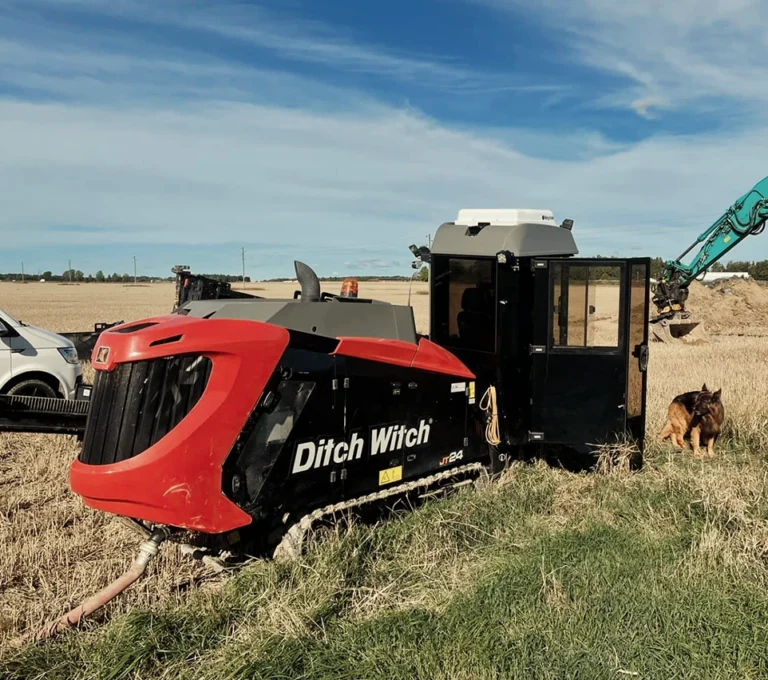

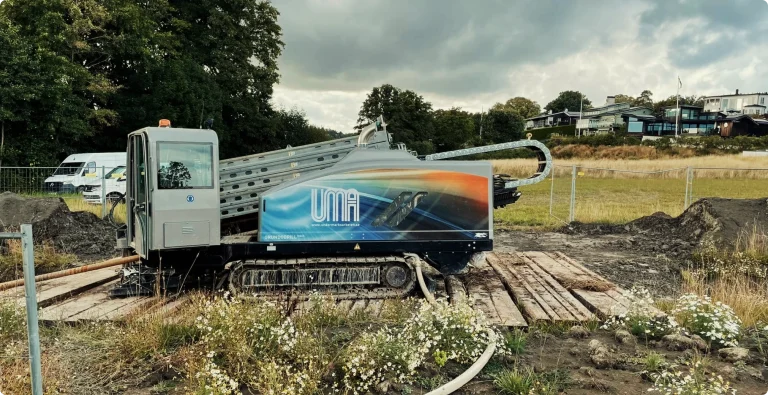

Maskinpark
Vi använder moderna maskiner som är anpassade för olika projektstorlekar och markförhållanden. Maskinparken ger stabila installationer med hög noggrannhet och följer planerade linjer över längre sträckor.
Utrustningen klarar både mjuka och mer krävande marktyper och skapar effektiva arbetsflöden vid ledningsdragning under vägar, bebyggelse och känslig infrastruktur. Kapaciteten gör det möjligt att välja rätt maskin för varje projekt och säkerställa hållbara installationer för både mindre och större arbeten.
| Dimensioner | från 32 mm till 710 mm |
| Borrningslängd | upp till 500 meter per drag |
| Dragningskrafter | 2.5 till 20 ton |
FÖRDELAR MED STYRD BORRNING
Miljövänligt, kostnadseffektivt, flexibelt och minimal påverkan
Styrd borrning ger noggranna installationer med låg markpåverkan och korta arbetsmoment. Metoden hanterar varierande marktyper och fungerar vid ledningsdragning i känsliga miljöer där störningar ska hållas på en låg nivå.
-
Hög precision
Borrhuvudet följer planerad bana med kontinuerlig styrdata som säkerställer exakt riktning och lutning. Tekniken passar projekt med tät infrastruktur och minskar risken för avvikelser vid både små och större installationer.
-
Skonsam metod
Arbetet kräver små start och slutpunkter vilket bevarar marklager och vegetation. Metoden fungerar i miljöer som inte tillåter större ingrepp och ger stabila installationer med låg påverkan på omgivningen.
-
Inga onödiga kostnader
Arbetsmomenten är få och installationen går snabbt utan omfattande återställning. Den låga risken för skador på befintlig infrastruktur och det begränsade behovet av markarbete ger en ekonomiskt hållbar lösning.
Användningsområden för styrd borrning
Styrd borrning används vid projekt där installationer behöver placeras med hög precision i mark utan omfattande påverkan på ytan. Metoden passar vid arbeten under vägar och järnvägar där trafik inte får störas och vid installationer i tätbebyggda områden där marken inte kan öppnas upp. Tekniken används även vid fiberinstallationer, telekablar, elledningar och fjärrvärme där exakta linjedragningar är viktiga.
Vid VA projekt används styrd borrning för att installera vatten och avlopp i miljöer där traditionell schaktning är svår eller olämplig. Metoden är även ett säkert alternativ i naturreservat och andra känsliga miljöer där markstörningar behöver hållas på en låg nivå. Kombinationen av noggrann styrning, stabila maskiner och säkra arbetsmoment gör tekniken till ett tillförlitligt val för både mindre och större ledningsdragningar.
STYRD BORRNING
Så går arbetet till
-
Steg 1: Pilotborrning och styrning
Borrningen inleds med att ett pilothål skapas som bestämmer installationens riktning. En styrsked längst fram på borrhuvudet används för att kontrollera borrens bana med hög noggrannhet.
En elektronisk sändare ger kontinuerlig data om djup, lutning och riktning och operatören justerar borrningen utifrån dessa värden. Denna kombination av styrning och övervakning är viktig i tätbebyggda områden eller platser med befintliga rör och kablar.
Noggrannheten i detta steg är avgörande för en stabil och korrekt installation.
-
Steg 2: Borrning fram till mottagargropen
När pilothålet är klart vidgas det i flera steg med en upprymmare för att rymma den ledning som ska installeras. Upprymmaren monteras på borrstången och ökar hålets diameter samtidigt som jord och stenpartiklar avlägsnas. Detta skapar en stabil och jämn väg för röret.
Antalet pass beror på markförhållandena och kan behöva anpassas för att ge rätt diameter och en säker placering. Vid instabila jordlager kan ytterligare åtgärder användas för att motverka ras eller deformation.
-
Steg 3: Upprymning och rördragning

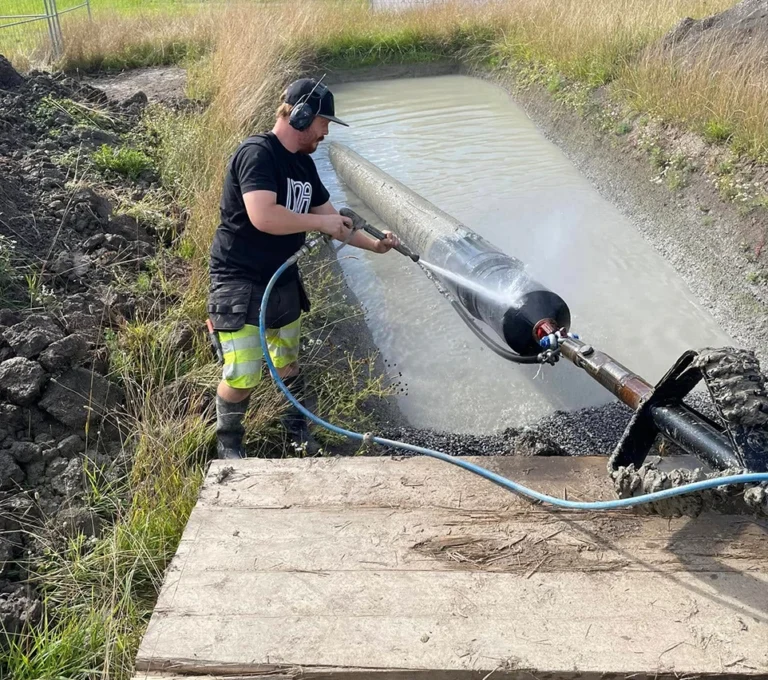

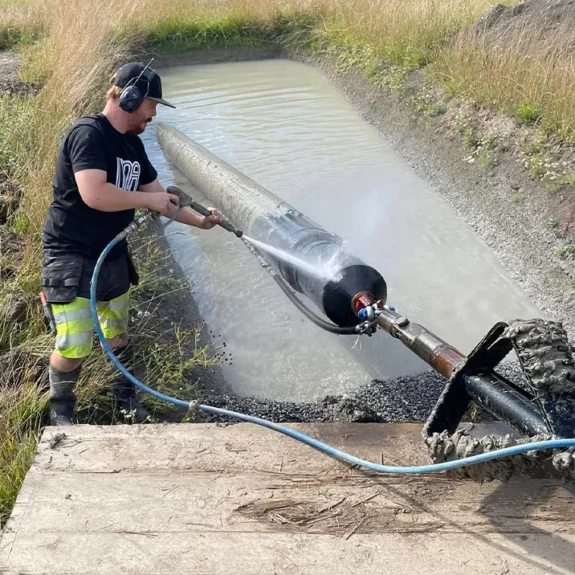

När hålet har vidgats installeras röret. Det kopplas till upprymmaren och dras baklänges in i borrhålet. En svivel används för att förhindra vridning och låter röret röra sig fritt utan att snurra under dragningen.
Rörets position övervakas löpande för att undvika skador eller feljusteringar. När röret är på plats ansluts det till befintlig infrastruktur. Sviveltekniken ger en stabil och smidig installation och minskar risken för materialutmattning.
-
Steg 4: Minskad friktion med bentonit och vatten
För att minska friktionen och skydda röret under installationen används en blandning av vatten och bentonit. Bentonit är en lera som fungerar som smörjmedel och stabiliserar marken runt borrhålet.
Vätskan pumpas in under tryck och bildar en skyddande barriär som motverkar att jorden pressar mot röret och orsakar skador. Smörjningen gör att röret kan dras in i hålet med låg kraft, vilket är viktigt vid längre installationer. Metoden möjliggör stabil placering även av tyngre rör.
-
Steg 5: Tryck- och kraftövervakning
Under hela processen övervakas trycket och de krafter som påverkar röret och borrutrustningen. Realtidsmätningar ger operatören möjlighet att justera belastningen vid behov och undvika onödiga påfrestningar.
Tryckövervakningen är viktig för att säkerställa korrekt installation, minska risken för skador på mark och infrastruktur och motverka att borrhålet kollapsar innan arbetet är slutfört. Denna kontroll skapar en stabil och hållbar installation.
-
Steg 6: Slutförande och minskad påverkan på omgivningen
När ledningen är på plats och alla kontroller är utförda avslutas borrningen. Eventuella tillfälliga skyddsrör tas bort och området återställs. Den schaktfria metoden ger ett arbete med låg störningsnivå och passar tätbebyggda områden där marken inte får grävas upp.
Den fungerar även vid infrastrukturprojekt där trafiken måste fortsätta som vanligt och i miljöer där markpåverkan behöver hållas låg. Tekniken gör installationen effektiv utan att störa omgivningen.
